Hướng dẫn kỹ thuật thi công cửa cuốn Austec

Bước 1: Lắp ray dẫn hướng

• Xác định vị trí và đánh dấu tim ray bằng thước và laser.
• Khoan và cố định ray bằng tắc kê sắt hoặc tắc kê nhựa (tùy vật liệu tường).
• Kiểm tra độ thẳng đứng của ray bằng nivo.

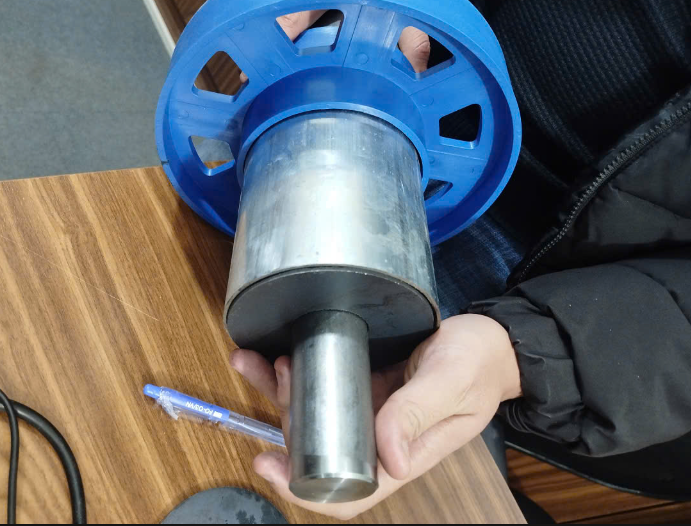

Bước 2: Lắp giá đỡ và trục

• Đặt giá đỡ 2 bên đúng vị trí đã thiết kế.
• Đo và lắp trục sao cho trục cân giữa hai bên giá đỡ.
• Kiểm tra khả năng quay trơn tru của trục.

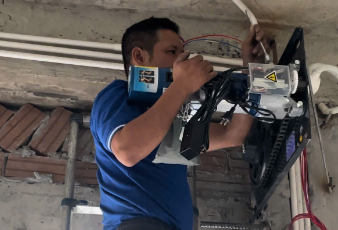

Bước 3: Lắp động cơ

• Đưa động cơ lên vị trí lắp trên giá đỡ chính.
• Căn chỉnh độ trùng của xích khoảng 10mm (không được căng quá tránh gãy chân motor).
• Siết chặt các ốc chân motor.
• Kết nối nút bấm âm tường vào motor.
• Kết nối hộp điều khiển với motor.
• Cấp nguồn điện 220V cho motor và hộp điều khiển.
• Kiểm tra trục và motor vận hành ổn định.
• Kiểm tra đóng ngắt cụm hành trình.

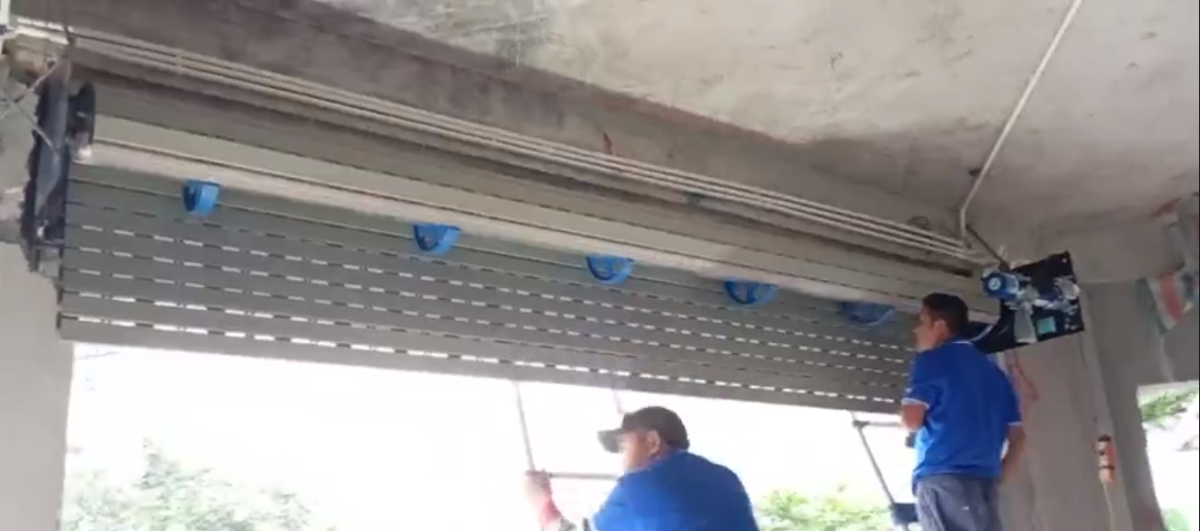

Bước 4: Đan phên nan

• Xác định thanh lá đầu, xiên vào phiên nan đầu và đưa lên trục.
• Siết vít cố định thanh lá đầu vào bát trục.
• Xiên các phiên nan còn lại lên trục.
• Đưa thân cửa vào ray dẫn hướng, cho cửa chạy xuống 2/3 để lắp con lăn.
• Siết ốc cố định con lăn vào thân cửa.
• Lắp thanh lá đáy, kết nối với thân cửa, siết vít cố định cách nhau 1000–1500mm.
• Kiểm tra hoạt động đóng mở và chỉnh hành trình phù hợp yêu cầu.

Bước 5: Kiểm tra thiết bị và cài đặt

• Kiểm tra lại vị trí ngắt của hành trình.
• Nạp tay điều khiển từ xa vào hộp điều khiển và thử các chế độ đóng, mở, dừng.

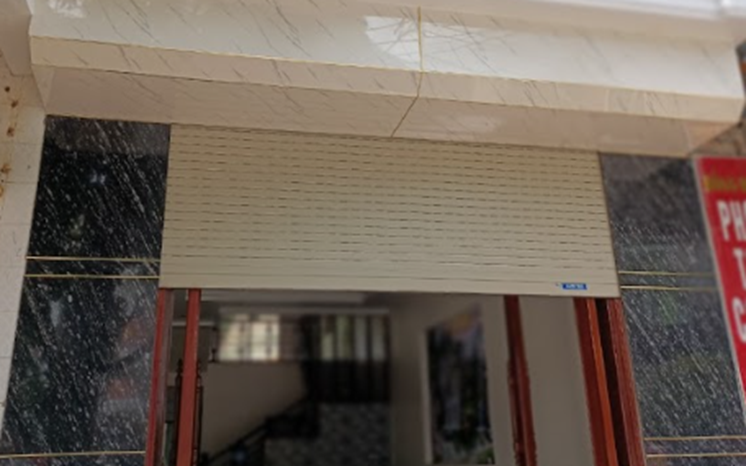

Bước 6: Bàn giao hiện trạng

• Bộ cửa đã lắp xong bàn giao lại cho khách hàng.
• Vệ sinh sạch sẽ để trả lại mặt bằng.

Bước 7: Kiểm tra vận hành (vận hành thử)

1.1. Kiểm tra nút âm tường

• Bật nguồn và kiểm tra nút âm tường (lên, xuống, dừng).

1.2. Kiểm tra tính năng tự dừng khi gặp vật cản

• Mở hoặc đóng cửa đến mức nhất định, đặt vật cản vào giữa cửa.
• Quan sát xem cửa có tự dừng không.
• Nếu không dừng, kiểm tra cảm biến hoặc điều chỉnh độ nhạy.

1.3. Kiểm tra độ nhạy cảm biến

• Điều chỉnh độ nhạy nếu phản ứng chậm hoặc không phát hiện vật cản.
• Vệ sinh cảm biến tránh bụi che khuất.

Bước 8: Nghiệm thu, bàn giao

• Xác nhận kỹ thuật: độ thẳng, vận hành êm, tính năng an toàn.
• Đo lại các kích thước lắp đặt.
• Thử vận hành bằng nút âm tường và điều khiển từ xa.
• Điều chỉnh hành trình nếu cần.
• Hướng dẫn khách hàng sử dụng và xử lý lỗi cơ bản.
• Bàn giao hồ sơ hướng dẫn, biên bản nghiệm thu, bảo hành.
• Xác nhận sự hài lòng của khách hàng và cam kết hỗ trợ sau lắp đặt.
